Зимние сады и светопрозрачные конструкции

Проектирование

3D проектирование зимних садов

Замерщик:

Сфотографирует и оценит место будущей постройки (фундамент, место предполагаемых стыков, а также ландшафт, если это необходимо).
Произведёт необходимые замеры.
На этапе компьютерного моделирования будет создана 3D-модель Вашего зимнего сада.

При этом архитекторы рассчитают необходимые нагрузки несущих элементов, конструкции в целом, продумают и разработают системы выбранной вентиляции, отопления, полива и водостока.

В итоге Вы в полной мере сможете оценить визуализированный проект зимнего сада с точки зрения эстетики и технической надёжности, внести нужные изменения и скорректировать отдельные элементы.

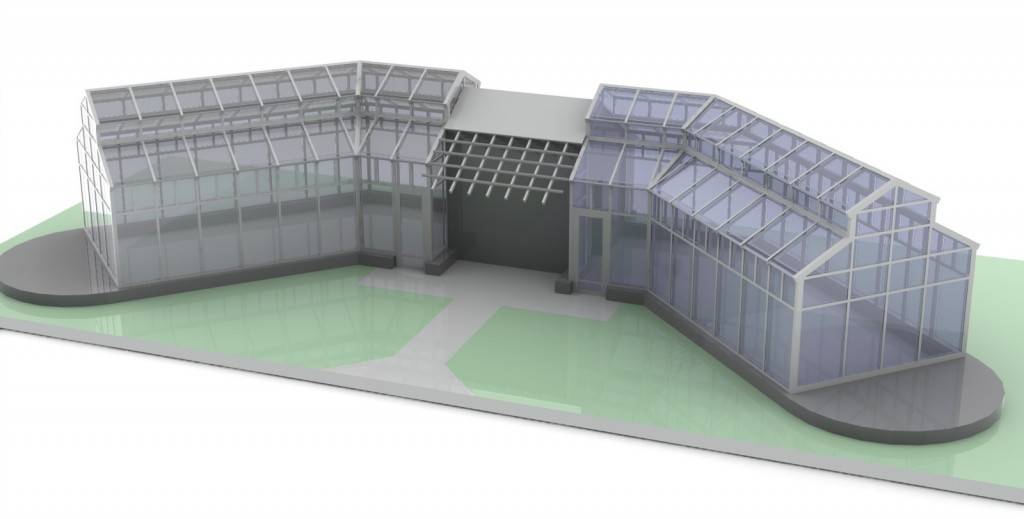

3D проект зимнего сада

На этапе оформления проектной документации и других разрешительных документов в местные органы власти и технические службы мы поможем:

Определиться со списком необходимых для строительства зимнего сада документов (какие разрешения могут понадобиться, какие службы за это отвечают, каковы сроки оформления).
Поможем в их составлении и одобрении (учитывая все необходимые в данных случаях моменты).

Только когда все вопросы проектирования будут полностью улажены и Вы по всем параметрам одобрите смоделированный проект, мы приступим непосредственно к строительству.

Не забудьте про вентиляцию в зимнем саду

Чтобы создать в зимнем саду оптимальный микроклимат и избежать образования конденсата, нужно обеспечить достаточную вентиляцию пространства. Для этого применяют специальный профиль, имеющий отверстия, а также окна. Площадь открывающихся вентиляционных форточек должна составлять как минимум 3 % от всей площади остекления

Лучше всего проветривание будет происходить, если открывающиеся створки расположены по диагонали друг к другу (то есть важно наличие открывающихся окон в крыше)

Следует помнить, что естественная вентиляция работает, когда наружная температура ниже внутренней минимум на 5 °С. Если у вас ориентированный на юг зимний сад, лучше предусмотреть принудительное проветривание, обеспечиваемое электродвигателем и вентилятором. Система включается и выключается автоматически по сигналу датчиков температуры, дождя и силы ветра. Для зимнего сада, в котором выращивают экзотические растения, предусматривают систему климат-контроля. Эффективная вентиляция важна также для светопрозрачной конструкции, используемой в качестве бассейна.

Если в зимнем саду не обеспечен достаточный воздухообмен, окна будут запотевать

Непременно нужно позаботиться о естественной циркуляции воздушных масс и поддержании температуры. Чтобы в помещении действовала естественная вентиляция, по диагоналям размещаются форточки. Нагретый воздух поднимается вверх, и через вентиляционную форточку в углу под потолком выходит наружу. Через отверстие в противоположном углу, только внизу, у пола, в сад проникает прохладный воздух с улицы.

Для естественной вентиляции воздух снаружи должен быть примерно на 5°С градусов холоднее температуры в зимнем саду, но можно обеспечить и механическую. Для этого монтируется аппаратура «климат-контроля», которая датчиками отслеживает основные характеристики воздуха в помещении, и, в соответствии с заданными параметрами, периодически устраивает принудительную вентиляцию. Человек может и самостоятельно проветривать зимний сад, открывая фрамуги. Также можно установить ряд других устройств, облагораживающих атмосферу — например, ионизатор.

Материалы для остекления

Выбор материала для остекления зимнего сада зависит от параметров тепло и звукоизоляции помещения, а также от количества света, которое попадает в помещение. Выбор светопрозрачных материалов большой. Выделим самые основные варианты, которые применяются чаще всего.

Самое дорогое решение — это заполнение проемов из одинарного закаленного стекла. Однако такой вариант остекления не держит солнечное тепло и не обеспечивает нужную теплоизоляцию в зимнем саду. Поэтому зимой в нем холодно, а летом жарко. Одинарное закаленное стекло больше подходит для остекления веранды, чем для зимнего сада.

Стеклопакет — самое выгодное решение для зимнего сада с точки зрения сохранения энергии. У стеклопакета внутри инертный газ, который обладает низким коэффициентом теплопередачи, примерно 1,1 Вт/(м2•К). Дорогие современные технологии позволяют уменьшить его до 0,4 Вт/(м2•К).

Для стеклопакетов можно использовать различное стекло. Можно выбрать закаленное или безопасное, противоударное, энергосберегающее или звуконепроницаемое. Стекло может быть прозрачным, зеркальным или окрашенным в массе.

Стоит учесть, что свет, который проникает в зимний сад через окрашенное стекло будет иметь цветной оттенок, что приведет к смене интерьера помещения.

Интересным конструктивным решением является самоочищающееся стекло. Принцип его заключается в том, что грязь разлагается под воздействием света, а затем смывается дождем. Такое стекло лучше всего использовать для остекления крыши, так как доступ к ней ограничен. Если в конструкции зимнего сада предусмотрены ливнестоки, то от использования самоочищающегося стекла можно отказаться, так как вода все равно не будет на него попадать.

Поликарбонат. Данный материал с высоким коэффициентом поглощения солнечного света обеспечивает лучшую теплоизоляцию, чем стекло. Он гибкий и при этом ударопрочный и устойчивый к высоким нагрузкам.

Поликарбонат бывает трех видов:

матовый;
прозрачный;
темный.

Матовый пропускает меньше света, по сравнению с прозрачным, а темный поликарбонат рекомендуется использовать в тех местах, где много солнечного излучения. Но такой материал ограничивает попадание солнечных лучей внутрь зимнего сада и поэтому в помещении, прилегающем к нему становится темнее.

Недостатки поликарбоната для зимнего сада:

менее плотное, чем стекло;
быстро затирается и пачкается;
в темных местах может позеленеть из-за появления водорослей.

Поликарбонат выпускается двух видов: литой и сотовый. У сотового поликарбоната потери тепла меньше из-за низкого коэффициента теплопроводности. Поликарбонат лучше всего применять не для стен, а для остекления крыши зимнего сада, так как он легче, безопаснее и дешевле стекла.

Поликарбонат меняет свои размеры под воздействием температуры воздуха, поэтому его не стоит жестко крепить. Нужно использовать специальные системы крепления и соблюдать технологию монтажа. Это напрямую влияет на качество конструкции зимнего сада.

Вентиляция

Кроме того, мы широко применяем системы принудительной и самотечной вентиляции внутреннего пространства Зимнего Сада, что исключает образования конденсата на внутренних плоскостях остекления. Устанавливаются автоматические системы фирмы Sygenia – по типу автомобильного “Климат-контроля”, которые включают вентиляцию по сигналам датчиков температуры, влажности, задымленности, или наоборот, закрывают клапана при сильном холодном ветре на улице… Работа автоматики не прекращается при отключении электроэнергии.

Конструкционно переход между наклонной стеклянной крышей и перпендикулярной стеной зимнего сада должна обеспечивать беспрепятственный отвод дождевой воды, а также предотвращать образование льда у края углового соединения, вследствие чего создается недопустимые напряжения при перепаде температуры на улице.

Для предохранения намерзания весной или осенью корки льда на переходе крыша – вертикальная стена – используются система “Антилед”, которая существенно доработана и включается автоматически. При перегорании нагревающего элемента на пульт выводится сигнал – какой “элемент” системы и в каком месте требуется заменить. Фирмой дается инструкция по самостоятельной замене нагревающих элементов или заключается договор на послегарантийное обслуживание.

Разновидности зимних садов

В зависимости от места расположения зимние сады могут быть жилыми, буферными и оранжерейными.

Жилой зимний сад является частью дома, квартиры. В таком саду часто обустраивают гостиную, обеденную зону, домашний кабинет или библиотеку.

Жилой зимний сад в доме

Буферный зимний сад обустраивается в пристройке к дому (например, на веранде). Это замечательный вариант, позволяющий не применять дополнительное утепление, так как минимум одна из стен — теплая.

Пристроенный зимний сад буферного типа

Оранжерейный сад — нежилое помещение, разработанное специально под зимний сад, — например, на крыше. Технически этот вариант самый сложный, но наиболее выигрышный в плане последующей эксплуатации. Ведь в этом случае есть возможность самостоятельно продумать и коммуникации, и освещение, и площадь сада.

Зимний сад – оранжерея

Относительно конфигурации крыши и стен зимние сады могут быть:

угловыми;
многоугольными;
с односкатной крышей;
с классической кровлей;
отдельно стоящий вариант (в виде теплицы);
эркерная модель и пр.

Залог успеха нашей компании

1. Безопасность.

Запас прочности производимых нами изделий можно рассчитать согласно ГОСТам и СНиПам. Как правило, он превышает необходимый минимум на 50-80%. При изготовлении нашей продукции мы используем только самые надёжные и прочные материалы: алюминиевый профиль и, если есть необходимость, сталь для каркасов, особо прочные стёкла.

2. Экологичность.

Все используемые материалы безопасны для человека и животных, что подтверждено соответствующими сертификатами. Они не вызывают аллергию и не образуют вредных испарений.

3. Гарантия.

На все изделия и выполненные работы мы даём 3-х летнюю гарантию.

При создании застеклённых пристроек различной сложности и любого назначения требуется огромные вложения времени и труда большого коллектива специалистов: дизайнеров, инженеров-конструкторов, рабочих строительных специальностей. Вначале архитекторы и дизайнеры создают проект будущего строения, после чего готовится пакет технической документации, и уже после этого происходит непосредственно изготовление сооружения. Необходимо помнить, что чем выше сложность проекта, тем сложнее его реализовать.

1. Фундамент

Он является неотъемлемой частью любого здания. Если пристройка по проекту строится вместе с домом, то они должны быть расположены на одном фундаменте. В случае, когда профили монтируются к уже готовому зданию, для них заливается дополнительный фундамент.

2. Каркас

Профиль из алюминия с наличием термовставки является основой для остеклённых пристроек. В процессе расчёта характеристик профилей учитывают множество факторов, например, снеговые и ветровые нагрузки с запасом прочности не мене 20-30%. Чтобы снизить вес сооружения и увеличить эффективность водоотвода, угол наклона крыши делают не меньше 15 градусов.

Как правило, устанавливаются каркасы двух видов:

а) базовый, невидимый с улицы, профиль делают из металлических труб, а снаружи крепится алюминиевый, придающий изящность строению;

б) выполненный полностью из алюминия каркас, который усиливают закладным профилем.

3. Заполнение

Для крыши и фасада используются стеклопакеты с различными техническими характеристиками, зависящие от ветровых, снеговых и прочих нагрузок, а также от собственного веса стекла. Стёкла в каждой части конструкции рассчитываются по определённым формулам и комбинируются в стеклопакеты. Иногда в крышу устанавливаются стеклопакеты с электроподогревом. Эта функция способствует быстрому удалению снега и дождя с поверхности крыши, а также служит дополнительным источником тепла в помещении.

Требования к стеклопакетам, применяемым для изготовления крыш, не особо отличаются по своим техническим характеристикам от требований к фасадным изделиям данного типа – по снеговым, ветровым, дождевым нагрузкам

Собственному весу стекла уделяется особое внимание. Стёкла для каждой части пристройки рассчитываются с помощью определённых формул, после чего формируются стеклопакеты. Иногда в застеклённую крышу монтируется система электроподогрева, способствующая тому, что снег быстро удаляется с поверхности крыши и не создает дополнительной нагрузки на строение

Также она работает как дополнительный источник тепла, обогревающий помещение в холодное время года

Иногда в застеклённую крышу монтируется система электроподогрева, способствующая тому, что снег быстро удаляется с поверхности крыши и не создает дополнительной нагрузки на строение. Также она работает как дополнительный источник тепла, обогревающий помещение в холодное время года.

Существование самоочищающихся стёкол облегчает уход за стеклопакетами: нанесённое на стекло специальное покрытие растворяет органическую грязь под воздействием ультрафиолета. Это позволяет стёклам меньше загрязняться. Если есть желание защитить внутренние помещения от посторонних глаз, в этом поможет использование непрозрачной ламинированной плёнки. Применение теплового зеркала способствует снижению теплопотерь и улучшению теплоизоляции, а также может сделать помещение более экологичным.

Выбор проекта и укладка фундамента

Первым делом нужно определиться с проектом зимнего сада из профиля алюминия. Это может быть:

прямоугольная оранжерея с односкатной крышей, которая делит с домом общую стену;
зимний сад, пристроенный к наружному углу жилища;
пристройка с внутреннего угла здания;
прямоугольный зимний сад с расширенной кровлей.

Самый распространенный и универсальный вид конструкции – прямоугольная со стандартной односкатной крышей. Такой вариант наиболее прост в сборке, поэтому его и будем рассматривать далее. Выбрав тип конструкции, следует определиться с ее габаритами: составьте схему зимнего сада с обозначением высоты, ширины и длины сооружения. Также на схеме нужно указать расположение дверей и вентиляционных форточек.

Хоть зимний сад из профиля алюминия и отличается легкостью, фундамент ему необходим. Можно ограничиться мелгозаглубленным ленточным основанием:

по периметру рабочего участка выкопайте траншею глубиной 60 см и шириной 30 см;
засыпьте дно слоем гравия или песка в 10-15 см и утрамбуйте его;
поверх утрамбованного слоя уложите арматурную сетку;
смонтируйте опалубку, выступающую над уровнем земли на 6-10 см;
залейте опалубку цементной смесью, дайте ей застыть и снимите опалубку.

С чего начать обустройство зимнего сада?

Для начала следует определиться с месторасположением будущего зимнего сада. Желательно не выставлять его на самый солнцепёк. Чтобы исключить перегрев, пристройки лучше располагать на северных, восточных и северо-восточных фасадах. В зимний сад, обращённый на запад, солнце заглядывает ближе к вечеру и уже не так нещадно палит, как днём. Напротив, в светопрозрачных пристройках, ориентированных на юг, юго-запад и юго-восток, нестерпимо жарко всегда, особенно летом. Вместе с тем зимние сады нередко служат функциональным продолжением одного из жилых помещений. Например, к кухне пристраивается стеклянная столовая, к спальне — кабинет или тренажёрный зал, а к гостиной — комната отдыха, бильярдная или приват-гостиная. Понятно, что в такой ситуации вопрос ориентации по сторонам света носит второстепенный характер. Приходится обеспечивать благоприятный микроклимат за счёт естественной вентиляции, средств затенения и другими способами.

При выборе места для зимнего сада следует учитывать его функциональное назначение, условия строительства, а также движение солнца в разные времена года и тень от деревьев или построек

Стоимость зимнего сада

Обустройство зимнего сада — дело недешевое. По разным оценкам, только строительные затраты на 1м² сада составляют от 10 000 рублей. Но затраты и трудности пути не должны отпугивать. Зимний сад в вашем доме – море пользы и удовольствия.

Метки: зимний сад, обустройство зимнего сада, Остекление зимних садов, Растения зимнего сада, Строительство зимнего сада

Зимний сад

На строительном рынке под алюминиевым зимнем садом заявлены сборные конструкции из профилей сплавов алюминия и светопрозрачного заполнения очень разных теплотехнических характеристик и для различных архитектурно-планировочных решений. Однако при всей гибкости концепции зимних садов сегодня само название определяет пороги допустимых пределов по режиму эксплуатации и масштабу конструкции. Так, одинаково нелепо говорить и об алюминиевом зимнем саде из двух кадок с цветами на балконе квартиры многоэтажки, и о неотапливаемой надворной постройке, где с наступлением холодов замерзает вода. Т.е. более корректно под алюминиевыми зимними садами понимать целевые сооружения в виде построек или пристроек с контролируемым температурным режимом и площадью, достаточной для культивации теплолюбивых растений и отдыха.

Конструкция зимнего сада

Наибольшее число проблем, возникающих при проектировании зимних садов, связано с устройством светопрозрачной кровли, т.к. из всех наружных ограждающих конструкций кровля является наиболее подверженной воздействию избыточной солнечной радиации летом и обледенению зимой. При малых уклонах на кровле скапливается снег, водоотвод с нее становится затрудненным.

Важным требованием, предъявляемым к наклонным потолочным стеклам, является безопасность: если стекло случайно разобьется, оно не должно давать осколков

Следует также обращать внимание на толщину стекла

Для остекления крыши, в качестве нижнего “стекла”, как правило, применяется многослойное небьющееся стекло (триплекс) толщиной минимум 9 мм. Выбор толщины стекла зависит от расстояния между стропилами: чем оно больше, тем более толстое стекло следует устанавливать. Размеры внешнего стекла должны быть таковы, чтобы стекло могло выдерживать тяжесть снега, удар от упавшей шишки или камешка, и в то же время, чтобы с ним было удобно вести монтажные работы. Внешнее стекло, на котором зимой лежит снег – должно быть закаленным и толщиной не менее 6 мм.

Особенности зимнего сада из металлических конструкций

Алюминиевые зимние сады являются самыми распространенными, так как это наиболее практичный материал. Он имеет большое количество положительных качеств, при этом недостатки минимальны.

Конструкции из алюминия хорошо смотрятся в помещениях любого стиля. Они гармонируют с фасадами, оформленными в классическом и современном стиле.
Это легкий и прочный материал, не поддающийся коррозии. В него не впитывается влага, в нем не заводятся вредители. Жесткость достаточная, чтобы без лишних перекладин удерживать тяжелые стеклопакеты.
Металл невосприимчив к перепадам температуры, долговечен, подходит для любых климатических зон.
Монтаж конструкций из алюминия не вызывает сложностей, производится быстро и стоит относительно недорого.
Срок службы материала большой, намного превосходит аналоги из дерева, может соперничать с пластиком.
Материал пластичен, поэтому позволяет создать конструкцию любой сложности, форма и размер, которой ничем не будут ограничиваться.
Алюминиевые профили выглядят привлекательно, не нуждаются в регулярном окрашивании, однако, при необходимости их можно покрасить для получения желаемого эстетического эффекта.
Благодаря небольшой ширине профиля из этого металла в помещение попадает достаточное количество света, чтобы обеспечить необходимым ультрафиолетом все растения.
Зимние сады из алюминия могут хорошо удерживать тепло, изолируют звук с улицы, что делает их комфортным местом для отдыха. Если алюминиевый профиль утеплен, можно будет провести в помещение отопление и выращивать в зимний период теплолюбивые растения.
Материал не боится нагревания, не горит, потому с точки зрения пожарной безопасности является одним из наиболее приемлемых.
Положительным качеством является и доступная цена материалов.

Изготовление зимних садов имеет свои особенности и позволяет создавать нужные климатические зоны. Благодаря количеству стекол можно регулировать теплопроводимость помещения. В результате можно создать участки, отличающиеся по температурному и световому режиму, разместить на них растения, требующие различных условий содержания.

Для строительства зимних садов применяется термоизолированная система.
